   伦茨虽然是进口工控产品，但技术资料在市场上还是很齐全了的，刚开始进入工业自动化行业的时候，资料全是英文且不全面，搞得我很抓狂。伦茨之所以难修，主要是集成度比较高，（陶瓷基板再加上印刷电路）这让很多没有经验的修理人员无从下手。我的经验是:将一些关键厚膜的图纸跟了出来，该改的可以改，该代换的可以代换，只要你把原理吃透了，维修后性能还是如原机一样的可靠。

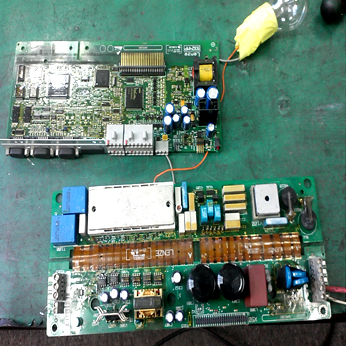

   Ev93xx系列是市场上保有量最多，性能最稳定的产品。一般主电源,控制板（cpu)电源是单独设计的，控制板（cpu）电源由主电源上的一路+24v电源供电。这样，即使主电源烧坏了，也不会连带烧毁控制板的（国产工控产品所具有的弊病），主板上有n个存储ic。维修时用户程序最好先备份或上传到面板里。以免丢失。

  不同的系列在型号的尾缀字母是不同的，这点请注意区分，比如ev9324pe和ev9324ev.ev是普通型的，pe是伺服型的，而且是不连接编码器就启动试机的。通用型的不用改变参数就可以试机的。

   93xx系列坏得最多的是驱动电路，驱动电源又是另外震荡整流滤波供电的，一般用hef4584发出锯齿波，cd4049整形放大后，驱动变压器供电的的。

如下原理图（局部图）

 伦茨充电电阻和电源平衡电阻共同印制在一张陶瓷片上。原理图如下。烧电源一般这个陶瓷片一定炸了的。

这个75欧的可以用普通20瓦金属电阻代换，而另一面的2个75K的电阻用2个5瓦碳膜电阻代换。

伦茨93xx 系列一般电源驱动和主电源原理图，如下。

伦茨82xx系列，93xx系列，本人有原理图出售。

有了原理图解，一般伦茨硬件故障几乎迎刃而解了，本人对伦茨，abb,西门子，欧陆同样熟悉且绘制有部分原理图。
