abbdcs400调速器故障报警维修
- 作者: 王工
- 来源: 郡控公司
- 日期: 2017-08-14
- 点击次数: 3714 次

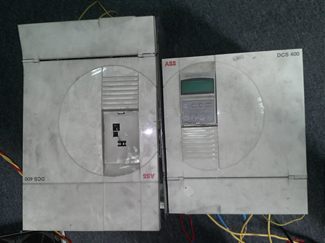

一、abbdcs400直流调速器是abba普通型直流调速器产品，现已停产。dcs400适合在低速高扭的场合应用。dcs401直流调速器代表2象限产品，dcs402代表4象限产品。什么是象限呢，简单点说就是，2象限只能王一个方向旋转，4象限可以正反方向旋转。abbdcs400系列调速器自带励磁控制模组，图片如下：
二、abbdcs400系列直流调速器常见型号如下：
DCS401.0020 DCS401.0045 DCS401.0065 DCS401.0090 DCS401.0125 DCS401.0180
DCS401.0230 DCS401.0315 DCS401.0405 DCS401.0500 DCS401.0610 DCS401.0740
DCS401-0900 DCS402.0025 DCS402.0050 DCS402.0075 DCS402.0100 DCS402.0140
DCS402.0200 DCS402.0260 DCS402.0350 DCS402.0450 DCS402.0550 DCS402.0680
DCS402.0820 DCS402.1000 DCS 401.0020 DCS 402.0025 DCS 401.0045 DCS 402.0050
DCS 401.0065 DCS 402.0075 DCS 401.0090 DCS 402.0100 DCS 401.0125 DCS 402.0140
DCS 401.0180 DCS 402.0200 DCS 401.0230 DCS 402.0260 DCS 401.0315 DCS 402.0350
DCS 401.0405 DCS 402.0450 DCS 401.0500 DCS 402.0550 DCS 401.0610 DCS 402.0680
DCS 401.0740 DCS402.0820 DCS 401.0900 DCS 402.1000 DCS 401.0020 DCS 402.0025
DCS 401.0045 DCS 402.0050 DCS 401.0065 DCS 402.0075 DCS 401.0090 DCS 402.0100
DCS 401.0125 DCS 402.0140 DCS 401.0020 DCS 402.0025 DCS 401.0045 DCS 402.0050
DCS 401.0065 DCS 402.0075 DCS 401.0090 DCS 402.0100 DCS 401.0125 DCS 402.0140
DCS 401.0180 DCS 402.0200 DCS 401.0230 DCS 402.0260 DCS 401.0315 DCS 402.0350
DCS 401.0405 DCS 402.0450 DCS 401.0500 DCS 402.0550 DCS 401.0610 DCS 402.0680
DCS 401.0740 DCS 402.0820 DCS 401.0900 DCS 402.1000
三、关于abbdcs400直流调速器故障报警
F 1 Aux Voltage Fault 辅助电源故障
F 2 Hardware Fault 硬件故障
F 3 Software Fault 软件故障
F 4 Par Flash Read Fault 参数存储器读取故障
F 5 Compatibility Fault 兼容错误
F 6 Typecode Read Fault 编码读错误引导过程中变流器的编码错误(校验错
F 7 Converter Overtemp变流器过热
F 8 Motor Overtemp 电机过热
F 9 Mains Undervoltage 主电源欠压
F 10 Mains Overvoltage 主电源过压
F 11 Mains Sync Fault 电源不同步
F 12 Field Undercurrent 磁场欠流
F 13 Field Overcurrent 磁场过流
F 14 ArmatureOvercurrent电枢过流
F 15 ArmatureOvervoltage电枢过压
F 16 Speed Meas Fault 测速故障
F 17 Tacho Polarity Fault 测速机极性错误
F 18 Overspeed 电机超速
F 19 Motor Stalled 电机堵转
F 20 Communication Fault通讯错误
F 21 Local Control Lost 本地控制丢失
F 22 External Fault 外部故障
报警信号
A 1 Parameters Added 信号增加
A 2 Mains Voltage Low主电源欠压
A 3 Arm Circuit Break 电枢回路开路
A 4 Converter Temp High变流器过热
A 5 Motor Temp High 电机过热
A 6 Arm CurrentReduced 电枢电流下降
A 7 Field Volt Limited 磁场电压达到极限
A 8 Mains Drop Out 主电源电压下降
A 9 Eme Stop Pending 急停
A 10 Autotuning Failed 自调整失败警告
A 11 Comm Interrupt 通讯中断
A 12 External Alarm外部报警
A 13 ill Fieldbus Setting 非法现场总线设定
A 14 Up/Download Failed 上装,下装错误
A 15 PanTxt not UpToDate控制盘版本有待更新
A 16 Par Setting Conflict 参数设定矛盾
A 17 Compatibility Alarm 参数兼容
A 18 Parameter Restored 参数恢复
内部软件报警代码
0 None 没有问题
1到10 内部软件问题.
11 Tune Aborted 由于故障原因或取消了运行命令,从而放弃了此过程.
12 No Run Cmd 由于运行信号没有在30秒内及时给出,此过程超时
13 No ZeroSpeed 在任何自动调整功能(励磁,电枢,速度和磁通)中，如果 Zero Speed
Lev (5.15)=0或太低，都会出现该诊断信息，必须大于0 rpm。
14 Fld Cur <> 0 磁场电流无法为零
15 Arm Cur <> 0 电枢电流无法为零，再试
16 Arm L Meas 电枢电感值测量值高于参数3.12(Arm Inductance)设定的最大值
17 Arm R Meas 电枢电阻值测量值高于参数 3.13(Arm Resistance)设定的最大值
18 Field L Meas 磁场电感无法测量.
19 Field R Meas 磁场电阻无法测量
20 TuneParWrite 写控制参数或断续电流参数时出现故障
21 21 自动调整超时
22 Tacho Adjust 调试向导要求你调节电位器,直到电流显示为零.但你并未进行精确调节.
23 Not Running 传动起动超时
24 Not At Speed 调试向导起动传动，但是速度未能及时达到设定转速
25 TachPolarity 测速信号极性错误。
26 Enc Polarity 编码器信号极性错误
27 No EncSignal 无编码器信号，
28 StillRunning 传动停止超时
29 参数读故障
30 Wiz ParWrite 参数写故障
31 上传或下装起动超时
32 UpDn Aborted 上装或下装数据的传输超时
33 传动无法封锁 在 OFF 状态,下装过程中传动必需停止
34 Par Checksum 上装或下装校验和故障
35 上装或下装软件错误
36 上装或下装软件错误
37 38 39 未使用
40——49 软件诊断信息（f3），保留
50——59 硬件诊断信息（f2）,保留
60——69 未使用
70 Fld Low Lim 参数额定励磁电流(1.03)与参数最小励磁电流(4.06)之间的比例和参数
71 Flux Char 无法确定磁通特征曲线
72 Field Range 参数额定励磁电压(1.04)与额定励磁电流(1.03)的设定必须依据磁场工作范围，见手册3.7节的图3.7.3和图3.7.4。
73 Arm Data 参数额定电枢电压(1.02)，额定电枢电流(1.01) 和电枢电阻 (3.13)之间不匹配
74 AI2 vs PTC AI2 同时用于PTC的测量与给定
75 RecoveryTime 恢复时间太短
76 Grp9 Disable 在宏1,5,6,7,8中，通过第9组参数可对数字输入DI1… DI4进行重新
设置,在宏2,3,4中则不能进行重新设置。
77——79 未使用
80 Grp9 Disable 实际速度未达到设定值
81 No Accel 电机没有加速。
82 SpPar Detect 对速度环参数 Speed Reg KP(5.07)和 Speed Reg TI(5.08)的测量不足
83——89 未使用
90 Shortcut V11 由 V11 引起短路
91 Shortcut V12 由 V12 引起短路
92 Shortcut V13 由 V13 引起短路
93 Shortcut V14 由 V14 引起短路
94 Shortcut V15 由 V15 引起短路
95 Shortcut V16 由 V16 引起短路
96 Result False 诊断信息不明确显示块测试结果 , 有问题,需进行手动测试
97 ShortcV15/22 由V15 或 V22 引起短路
98 ShortcV16/23 由V16 或 V23 引起短路
99 ShortcV11/24 由V11 或 V24 引起短路
100 ShortcV12/25 由V12 或 V25 引起短路
101 ShortcV13/26 由V13 或 V26 引起短路
102 ShortcV14/21 由V14 或 V21 引起短路
103 Ground Fault 电机接地
104 NoThyrConduc 晶闸管没有电流.电枢线圈是否连接?
3bbbb 故障晶闸管的诊断
1ggnn 10903 参数下载故障
四、维修联系15013099188王工（微信同号）
