abbdcf503b励磁模块维修

• 作者: 王工
• 来源: 郡控公司
• 日期: 2017-09-02
• 点击次数: 1706 次

2017年9月1日
广州，天气，阴
维修abbdcs503b励磁单元。
abbdcs系列直流调速器在市场上占有一定的比例，早前的产品,dcs400系列都是自带的励磁模块，和主板联控的，这个励磁单元在维修中占比很大，二dcs400产品不支持直流励磁关闭功能，励磁的故障成了整机硬性故障之一。dcs500、dcs600系列励磁设计相对来说更优秀，小功率本机自带二极管可以满足试机需要，大功率配置dcf503lia/b系列励磁单元，最大励磁电流也是50a，可扩展，总线控制，支持串口调试。
dcf503b励磁模块由于采用了总线控制，跟维修带来了一定的难度，因为一些维修单位不一定具备有dcs500/600调速器整机，进行联机测试，我公司有时有整机有时又没有，于是干脆把dcf503的控制电路原理图跟了处理，有了这件法器，完全满足在测试台上检验维修的效果。dcf503a有几个硬件检测，暂且就叫工作单元。
1、功率电压检测单元
2、辅助电压检测单元
3、输出电流检测单元
4、通讯硬件单元
5、驱动及输出单元
一般只要把以上单元单独列出，逐个检查，就能找到故障点，经用户使用反馈的效果看，维修成功率90%+。

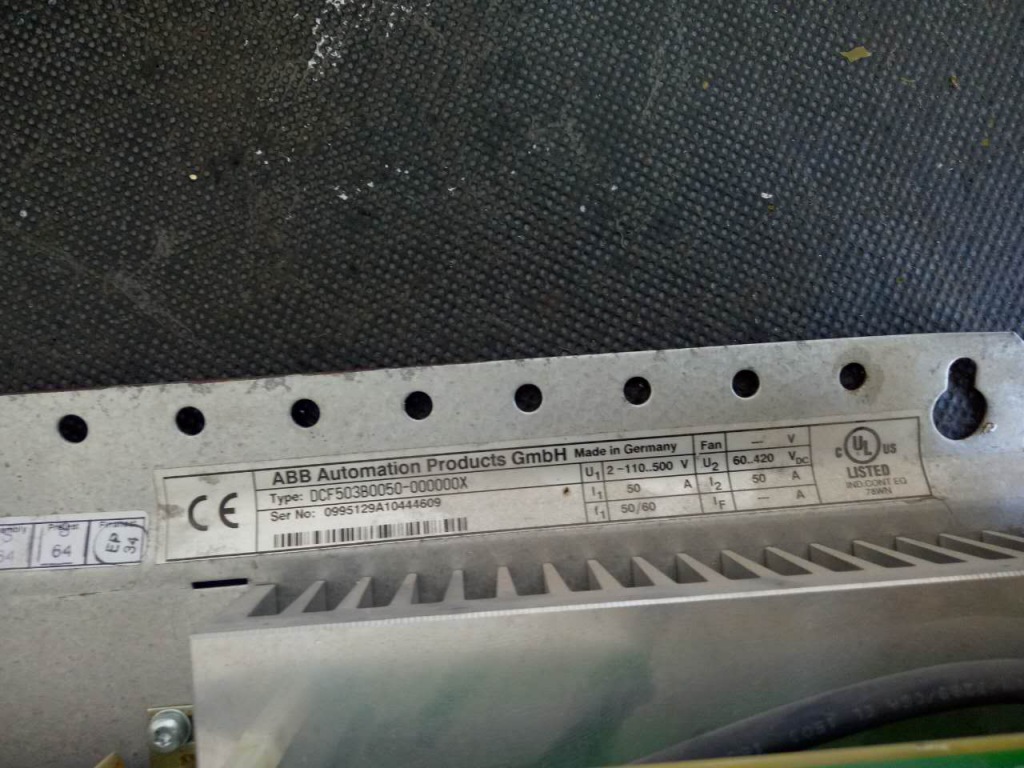

维修现场图片










如果您也有更好的维修办法，欢迎交流。如果您有abbdcf503a/b励磁模块维修，欢迎联系王工
我们是一家专业维修进口工业设备的维修单位，公司不设计贸易业务，专注维修，（微信）手机号15013099188
