芯片级维修Allen-Bradley®RockweII700变频器

一、维修单位
广州郡控公司是一家专注于进口工业设备（电器）维修的公司，公司没有贸易业务。成员都是经验丰富的芯片级维修人员组成，在各自擅长的领域，技术均有过人之处。有些国外的工业设备，动不动就换板卡的方法是行不通的，一来会增加客户维修成本和周期，二来有些板卡程序更换后调试匹配工作量大。芯片级维修在尽量降低用户成本的同时，修复后直接上机使用，无需进行调试，更节约时间。
Ab700变频器是一个大的系列：
ab700普通矢量变频器为主；
ab700h工程型变频器；
ab700s伺服变频器；
后者都是高阶变频器，适合运用在控制复杂，输出精确度高且要求稳定的场合。

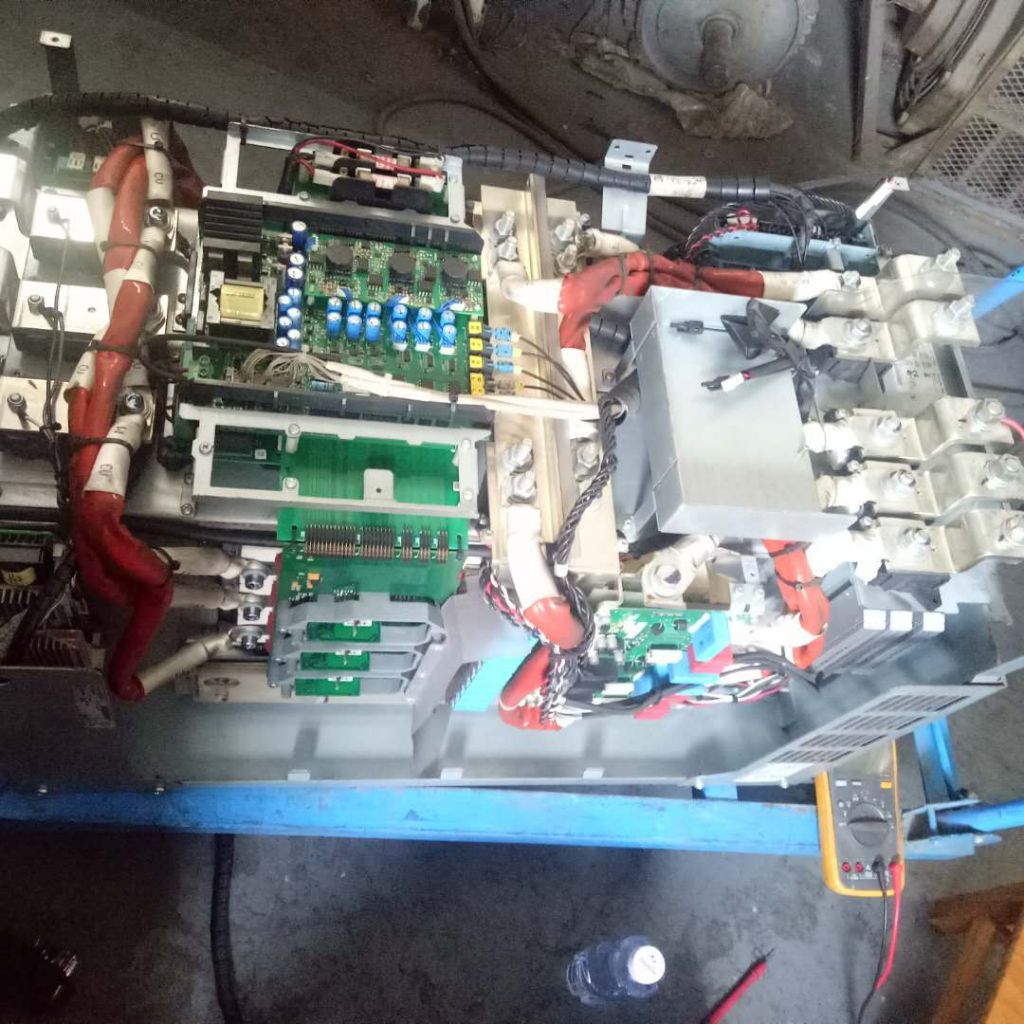

600kw罗克韦尔变频器维修图片


二、常见型号
电流        功率（kw）   产品编号    框架尺寸
200V交流输入
4.8 0.37  20DB4P2A0EYNANANE  1
7.8  0.75  20DB6P8A0EYNANANE  1
11   1.5  20DB9P6A0EYNANANE  1
17.5  2.2  20DB015A0EYNANANE  1
25.3  4  20DB022A0EYNANANE  1
32.2  5.5  20DB028A0EYNANANE  2
48.3  7.5  20DB042A0EYNANANE  3
56   11  20DB052A0EYNANANE  3
78.2  15  20DB070A0ENNANANE  4
92   18.5  20DB080A0ENNANANE  4
120(92)  22  20DB104A0ENNANANE  5
130(104)  30  20DB130A0ENNANANE  5
177(150) 37  20DB154A0ENNANANE  6
221(177) 45  20DB192A0ENNANANE  6
260(205)  55  20DB260A0ENNANANE  6
480V交流输入
22  10 20DD022A0EYNANANE  1
27  15  20DD027A0EYNANANE  2
34   20  20DD034A0EYNANANE  2
40  25  20DD040A0EYNANANE   3
52  30  20DD052A0EYNANANE   3
65  40  20DD065A0EYNANANE  3
77(65) 50 20DD077A0ENNANANE  4
96(77)  60  20DD096A0ENNANANE  5
125(96)  75  20DD125A0ENNANANE  5
156(125)  100  20DD156A0ENNANANE  6
180(156)  125  20DD180A0ENNANANE  6
248(180)  150  20DD248A0ENNANANE  6
261(205)  150  20DD261A0ENNBNANE  9
300(245)   200  20DD300A0ENNBNANE  9
385(300)  250  20DD385A0ENNBNANE  10
460(385)  300  20DD460A0ENNBNANE  10
500(420)  350  20DD500A0ENNBNANE  10
590(520)   450  20DD590A0ENNBNANE  11
650(590)  500  20DD650A0ENNBNANE  11
730(650)  500  20DD730A0ENNBNANE  11
820(730)   600  20DD820A0ENNBNANE  12
920(820)   700   20DD920A0ENNBNANE  12
1030(920)   800  20DDIK0A0ENNBNANE  12
1150(1030)  900   20DDIKIA0ENNBNANE  13
1300(1150)   1000  20DDIK3A0ENNBNANE 13
1450(1200)   1000  20DDIK4A0ENNBNANE  13
400V交流输入
22  7.5  20DC022A0EYNANANE  1
30  11   20DC030A0EYNANANE  2
37   15  20DC037A0EYNANANE  2
43  18.5  20DC043A0EYNANANE  3
56  22  20DC056A0EYNANANE  3
72   30  20DC072A0EYNANANE  3
85(72) 37  20DC085A0ENNANANE  4
105(85)  45  20DC105A0ENNANANE  5
125(96)   45  20DC125A0ENNANANE  5
140(105)  55  20DC140A0ENNANANE  5
170(140) 75  20DC170A0ENNANANE  6
205(170) 90  20DC205A0ENNANANE  6
260(205)  110  20DC260A0ENNANANE 6
261(205)   110  20DC261A0ENNBNANE  9
300(245)  130  20DC300A0ENNBNANE  9
385(300)  160  20DC385A0ENNBNANE  10
460(385)   200  20DC460A0ENNBNANE  10
500(420)   250  20DC500A0ENNBNANE  10
590(520)   250  20DC590A0ENNBNANE  11
650(590)   315  20DC650A0ENNBNANE  11
730(650)  355   20DC730A0ENNBNANE  11
820(730)  400  20DC820A0ENNBNANE  12
920(820)  450  20DC920A0ENNBNANE  12
1030(920) 500  20DCIK0A0ENNBNANE  12
1150(1030)  560  20DCIKIA0ENNBNANE  13
1300(1150)  630  20DCIK3A0ENNBNANE  13
1450(1200) 710  20DCIK4A0ENNBNANE   13

500...600V交流输入
62 50   20DE062A0EYNANANE  4
77(63)  60  20DE077A0ENNANANE  5
99(77)  75  20DE099A0ENNANANE  5
125(99) 100  20DE125A0ENNANANE  6
144(125)  125  20DE144A0ENNANANE  6
170(144)  150   0DE170A0ENNBNANE  9
208(170)   150   20DE208A0ENNBNANE  9
261(208)   200  20DE261A0ENNBNANE  10
325(261)  250   20DE325A0ENNBNANE   10
385(325)  350   20DE385A0ENNBNANE  10
416(325)  350  20DE416A0ENNBNANE  10
460(385)  400  20DE460A0ENNBNANE  11
502(460  450  20DE502A0ENNBNANE  11
590(502)   500  20DE590A0ENNBNANE  11
650(590)  650  20DE650A0ENNBNANE 12
750(650)  700  20DE750A0ENNBNANE 12
820(750)  700  20DE820A0ENNBNANE  12
920(820)   900  20DE920A0ENNBNANE  13
1030(920)  1000  20DEIK0A0ENNBNANE  13
1180(1030)  1100  20DEIKIA0ENNBNANE  13
1500(1300  1400  20DEIK5A0ENNBNANE  14

690V交流输入
82(60) 55  20DF082A0ENNANANE  5
98(82)  75  20DF098A0ENNANANE  5
119(98)   90  20DF119A0ENNANANE  6
142(119)   110  20DF142A0ENNANANE  6
170(144)   132  20DF170A0ENNBNANE  9
208(170)   160  20DF208A0ENNBNANE  9
261(208)   200  20DF261A0ENNBNANE  10
325(261)    250  20DF325A0ENNBNANE  10
385(325)   315   20DF385A0ENNBNANE   10
416(325)   315   20DF416A0ENNBNANE  10
460(385)   355   20DF460A0ENNBNANE  11
502(460)   450   20DF502A0ENNBNANE  11
590(502)   500  20DF590A0ENNBNANE   11
650(590)   560  20DF650A0ENNBNANE  12
750(650)   630  20DF750A0ENNBNANE  12
820(750)   630  20DF820A0ENNBNANE  12
920(820)   800  20DF920A0ENNBNANE  13
1030(920)  900  20DFIK0A0ENNBNANE  13
1180(1030)  1000  20DFIKIA0ENNBNANE  13
1500(1300)  1300  20DFIK5A0ENNBNANE   14

480V交流输入
385(300) 250  20DD385B0ENNBNANE  10
460(385)  300  20DD460B0ENNBNANE  10
500(420)  350  20DD500B0ENNBNANE  10
590(520)  450  20DD590B0ENNBNANE  11
650(590)  500  20DD650B0ENNBNANE  11
730(650)  500  20DD730B0ENNBNANE  11
820(730)   600  20DD820B0ENNBNANE   12
920(820)   700  20DD920B0ENNBNANE  12
1030(920)  800   20DDIK0B0ENNBNANE   12
400V交流输入
385(300) 160 20DC385B0ENNBNANE  10
460(385) 200 20DC460B0ENNBNANE  10
500(420) 250 20DC500B0ENNBNANE  10
590(520) 250 20DC590B0ENNBNANE   11
650(590)  315 20DC650B0ENNBNANE  11
730(650)   355  20DC730B0ENNBNANE  11
820(730)   400   20DC820B0ENNBNANE   12
920(820)   450  20DC920B0ENNBNANE   12
1030(920)   500  20DCIK0B0ENNBNANE  12
600V交流输入
261(208)  200  20DE261B0ENNBNANE  10
325(261)  250  20DE325B0ENNBNANE   10
385(325)   350  20DE385B0ENNBNANE  10
416(325)   350  20DE416B0ENNBNANE  10
460(385)   400  20DE460B0ENNBNANE  11
502(460)   450  20DE502B0ENNBNANE  11
590(502)    500  20DE590B0ENNBNANE  11
650(590)   650  20DE650B0ENNBNANE  12
750(650)   700  20DE750B0ENNBNANE  12
820(750)   700  20DE820B0ENNBNANE  12


罗克韦尔700h/315kw变频器维修图片

三、故障信息
2   辅助输入故障
3   掉电
4   电压低
5   过压
7   电动机过温
8   散热器过温
9   模块过温
12  硬件过流
13  接地故障
15  欠载
16  电动机热敏电阻
17  输入缺相
20  转矩校对速度范围
21  输出缺相
24  减速禁止
25  超速限幅值
29  模拟量输入丢失
33  自动重新启动尝试
36  SW过电流
38  u相接地
39  V相接地
40  w相接地
41  u v相接地
42  u w相接地
43  v w相接地
48  参数缺省值
49  变频器上电故障
51  故障列清楚
52  故障清除
55  控制板超温（风扇）
63  安全销
64  变频器过载
69  制动电阻
70  功率单位
71-75  端口1-5适配器
77  IR电压值超限
78  磁通电流标准值范围
79  过载
80  自整定退出
81-85  端口1——5DPI丢失
87  IXO电压超限
88  软件故障
89  软件故障
90  编码器脉冲错误
91  编码器故障
92  脉冲丢失
93  硬件故障
100 参数校验和
101-103  用户参数校验和
104  功率单元板校验和1
105  功率单元板校验和2
106  MCB-PB不兼容
107  新装的mcb-pb
108  模拟量输入计算校验和
120  I/O不匹配
121  I/O指令丢失
122  I/O故障
130  硬件故障
131  硬件故障


二  报警信息
1  预充电执行
2  电压低
3  掉电
4  上电启动
5  模拟量数字丢失
6  内部制动电阻过热
8  变频器过载幅值1
9  变频器过载幅值2
10 减速禁止
11 唤醒
12 电动机热敏电阻
13 输入缺相
14 欠载
15 接地警告
17 数字量输入冲突A
18 数字量输入冲突B
19 数字量输入冲突C
20 双极性冲突
21  电动机类型冲突
22  标称频率冲突
23  最大频率冲突
24  V/HZ负斜率
25  IR电压越限
26  磁通电流基准值越限
27  速度基准值冲突
28  IXO电压范围
29  休眠组态
30  TB手动基准值冲突
31  PTC冲突
32  溜钩
49  转矩校对冲突
