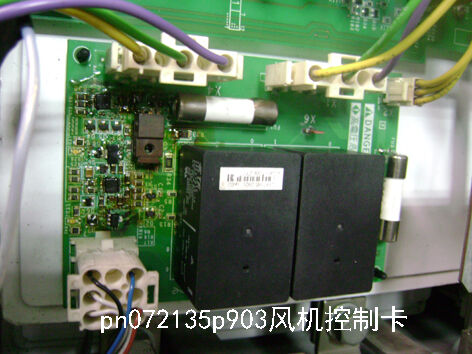

斯耐德atv71系列变频器，大功率的都单独采用风机控制卡，控制这个德国产的ecofit风机，控制卡型号为PN072135P903。

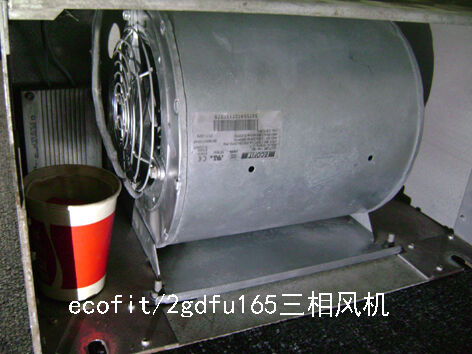

   为什么要为风机单独开发一张控制板呢，道理其实很简单，ecofit风机采用工业三相电压直接启动供电，没有采取电容耦合式的供电启动方式。这让风机的风速流量非常的大。但大家都知道，三相电压是有相位分布的，相位的顺序排列可以导致电机的顺时针和逆时针旋转，ecofit的2gdfu165系列风机采用笼式风叶，为了保证得到最佳的风量和流速，叶片采用了倾斜的设计安装。这样的结果是，要得到正确的风速，马达只能顺时针旋转，反之则风向相反而无风速输出。

   对一般使用者来说，大多只知道接上进线电压，变频器就会得电工作，基本不会去计较相位的排列顺序。控制板的原理就是，如果相电压是顺序r/s/t进线的，控制板上的接触器ry1工作，风机得电正转，风量输出。如果相电压顺序r/t/s进线的，控制板经过比较，控制ry2接触器工作，风机同样得电正转，风量输出。

   ecofit的2gdfu165/164系列风机的三相一般以三种颜色区分相电压。另外两根相同颜色的线为温度控制线。从主电源板上过来的控制电压+15v，属于热地电源，和风机相电压相通。接触器的控制电压是串联在风机温度电阻上的，也就是说，风机温度过高或温度传感器出了故障，风机马达照样不工作。这是你看上面的led1指示灯亮，风机不转，你就要考虑是不是风机温度传感器出了问题了。
