日本菊水kikusui tos8807a耐压测试仪操作面板

日本菊水kikusui是一家专业提供测试仪和电源的供应商，除了提供数字万用表和专业电源，在绝缘耐压测试仪方面，颇有建树。以至于国内的很多工厂生产线，都采用菊水tos系列耐压绝缘测试仪。
菊水kikusui生产线负载测试仪以plz和pcz命名。型号如plz164w  plz2004w/hb等等；
菊水kikusui生产线耐压绝缘测试仪以tos系列命名。型号如tos8870a tos5300 tos920等等；
菊水kikusui生产线数字万用表以dme系列命名。型号如dme1600gc dme1600sc等等。
菊水kikusui专用电源以pwr/pax/pmc系列命名。型号如pwr1600L pax35-30 pmc18-5a等等。
  日本菊水kikusui tos8807a耐压测试仪开机图片

维修案例：
客户送来一台送来一台菊水tos8870a模拟绝缘耐压测试仪，故障现象是绝缘测试正常，但无高压输出。由于kikusui tos8870a是生产线配套的模拟测试仪，精确度高，校准容易，在国内的电气生产线有大量的使用。Tos8870a可以根据需求改为自动测试和手动测试状态，具体的输出模式可以根据用户自行设定。
高压测试仪的作用主要是检测产品出厂合格参数，有浪涌测试和脉冲高压测试等，比如三洋生产线配套商是日本meikou公司，产品检测采用电涌50/60hz交变频率测试，（民用产品）最高浪涌电压可以达到5kv。菊水耐压测试仪采用同样的原理，只不过测试高压是恒定输出，具体时间可以自行设定。

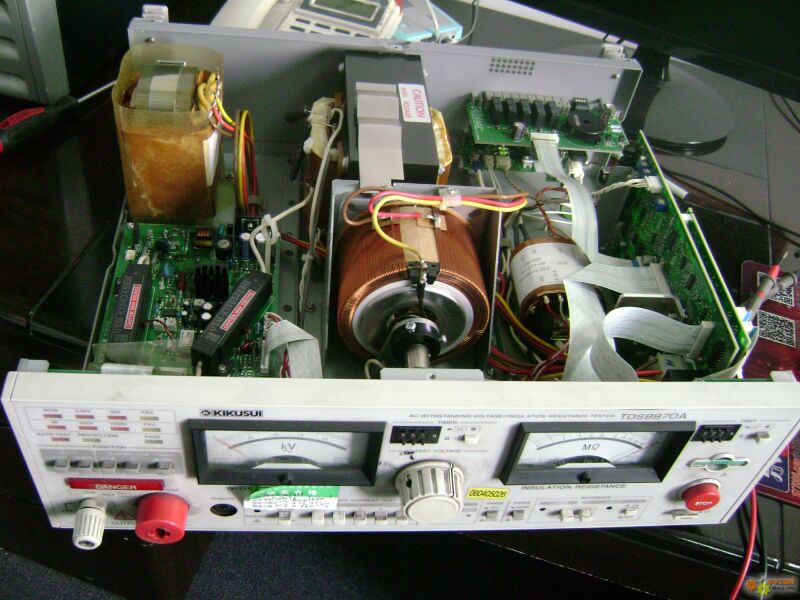

  日本菊水kikusui tos8807a耐压测试仪维修

菊水tos8870a耐压测试仪高压电路是这样的，220v交流输入后，经过降压变压器，转换成110v供电电压和高压供电电压。面板选测自动控制或手动控制，设定好高压输出所需时间，单位秒或者毫秒。按下 键和输出电流倍数，按启动按钮，110v市电（频率50hz）经光耦控制，由高压变压器转变为所需的电压输出。

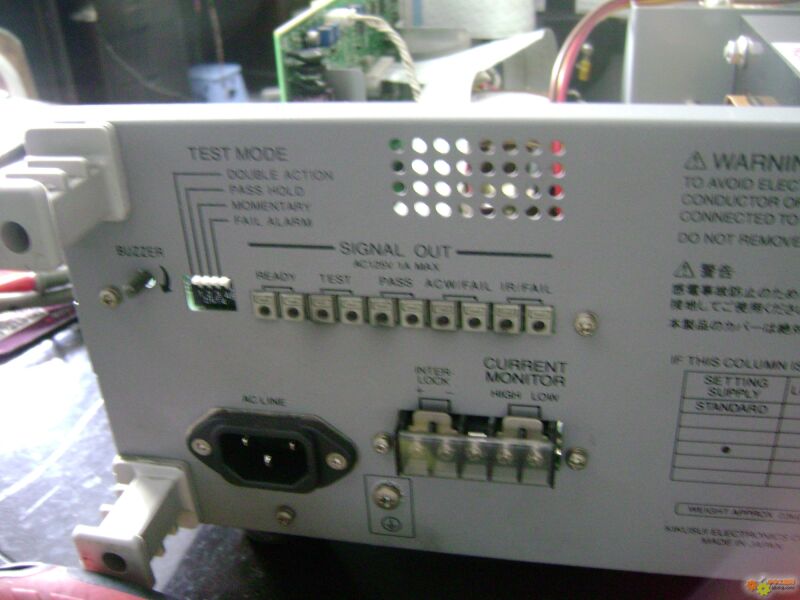

  日本菊水kikusui tos8807a耐压测试仪输出接口

维修机无高压输出，首先测复位stop 电路正常，按启动按钮，控制电路瞬间无电压输出给高压变压器。仔细研究发现，操控面板上的按键切换一切正常，高压接触器供电正常，至此，故障锁定在主控板上，主控板上逻辑较为复杂，大体是这样工作：按下启动按钮，比较器得到整形后的比较信号——去计数ic和计数设定比对——输出控制电压给驱动ic——驱动ic驱动光耦控制110伏高压电源，供高压变压器发生50hz的高压脉冲，同时高压接触器动作，危险警告灯点亮。

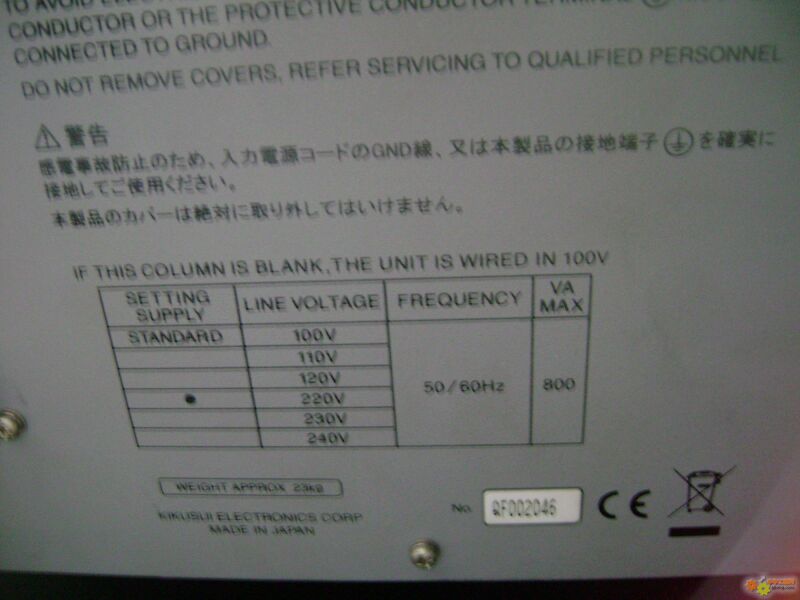

  日本菊水kikusui tos8807a耐压测试仪电压标准

弄明白了原理，经过分析测试，最后故障确定为计数芯片故障，换新，切换到手动模式试机，输出警示灯点亮，同时测试失败灯亮起，蜂鸣器正常告警。插上电压监控表，将高压调到1000v，按启动，观测表针指示正常跳动且准确。至此，故障排除。
