欧美雷达液位计维修
- 作者: 王工
- 来源: 郡控公司
- 日期: 2018-02-01
- 点击次数: 1569 次
雷达液位计和物位计的原理基本相同，严格点区分，液位计在动态响应上更好一些，在粮储，石化，冶炼等要求动态监测控制的场合，得到广泛的应用。市场上的雷达液位计，按天线分类有：喇叭口天线；管状天线；水滴形天线和抛物状天线。比较有名气的如德国的西门子、科隆、罗斯蒙特、e+h等品牌。

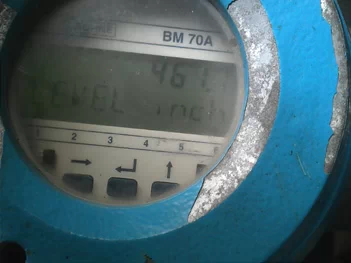

德国科隆bm70a雷达液位计（中国产型号bm702等）
雷达液位计的原理比较简单，就是发生一个Ghz（如25GHZ）频率，这个频率通过天线沿直线传播，遇到障碍物（物体或液体），电波反射回来，还是通过天线接收，运算时间差得出测射原点距离物体的距离。雷达波的运用，在生活中并不少见，如写字楼自动开关门探测系统，高速公路上限速探测系统。一般来说，频率越高，测量精度也越高，同时价格也更贵。
雷达波的频率，对维修者来说只是个概念，因为你没有专用仪器，根本没法用示波器探测出频谱。各位可以看一下雷达波的功率板，GHZ的高频放大，板基上甚至没有覆铜箔相连接。高频放大管更是难以购买。陶瓷，阻抗超低，干扰也是维修后必须注意的问题。
参数设定：他这个设计得挺好的，打开密封盖用按键，密封好后用磁性笔点外壳上的磁感元件，进行调试。
维修实例：石化公司发过来维修一台科隆bm70a液位计，故障现象是开机无输出。Bm70A系列是德国原产，控制距离40米，输出分为有源和无源输出4-20ma。有源就是输出外部需隔离栅转换，输出端带输出电压。无源输出液位计采用了光栅隔离技术，输出端不带电压，液位计和外部电压完全隔离，输出0-20ma信号，必需外部供电电源加上，才能检测出。
将雷达液位仪对准一个固定物体，上电，雷达液位仪能自检定位，证明天线输出波和回馈信号正常；移动液位计，距离随着距离变化，证明输出反馈检测电路正常，功率电路也正常。故障应该出在输出光栅隔离后的电路。隔离端电压从+5v加到+12v，同样无输出4-20ma电流信号。果断开机，科隆bm70a雷达液位计的光栅隔离电路设计独特，设计在一个塑料的密封壳内，一来可以减少干扰，二是为了防尘。拆开塑料盒子检测电路板，光电转换电路模拟检测正常，后发现次级工作电压只有2.1v，正常应该4.7v以上，进一步检测，发现稳压芯片发热，代换同型号芯片，恢复塑料壳，加电测试输出4-20ma电流信号，完全随距离改变，至此，故障修复。

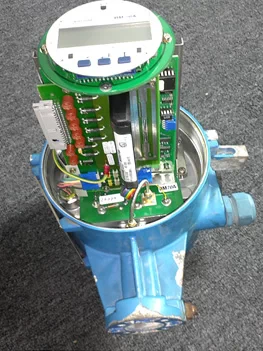

开机:看过电影《勇闯夺命岛》吧，我觉得这样看有点像尼古拉斯.凯奇 玩命阻止发射的那个毒气弹。

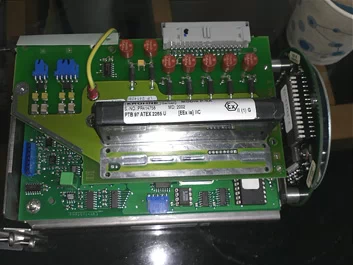

输出隔离电路。
